技术中心 叶坤
2017年11月22日,根据《关于开展深圳市建设工程市级工法评选工作的通知》(深建科[2009]11号)、深圳建筑业协会《深圳市建筑业施工工法评审办法》(深建协字(2017)第053号)要求,深圳建筑业协会公告了获2017年度第二批深圳市建设工程市级工法项目。第二批共受理深圳市施工企业申报的72项企业工法,经专家组评审、深圳建筑业协会总工程师委员会审定,其中38项企业工法被评为2017年度深圳市建筑业施工工法(第二批),深圳工勘集团四项工法榜上有名。

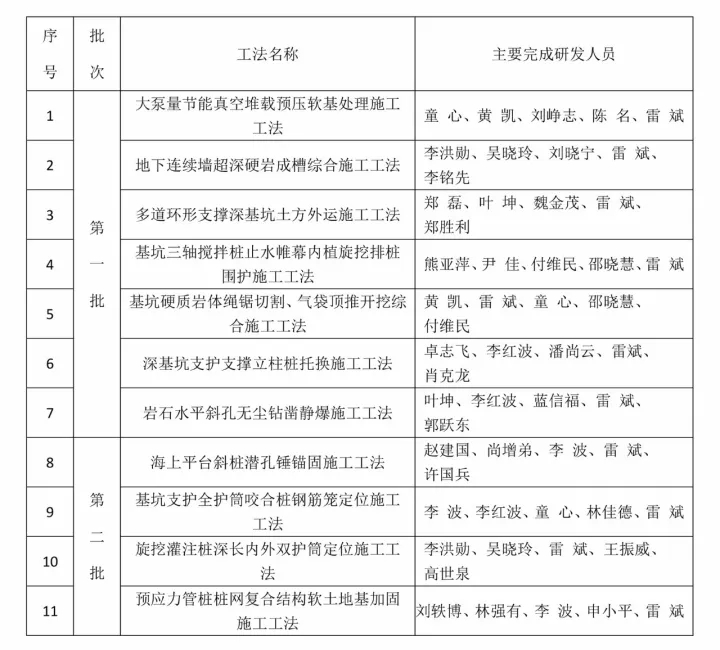

至此,深圳工勘集团2017年全年第一批、第二批共有11项工法获2017年度市级工法。
第二批市级工法简介
1海上平台斜桩潜孔锤锚固施工工法
该工法针对海上平台斜桩潜孔锤锚固施工技术进行了研究,采用步履式泵吸反循环多功能钻机,集优势工艺于一体,利用泵吸反循环和潜孔锤工艺进行岩层钻进,并设计专用导向架,解决了钢管斜桩土层清理效率低、斜桩嵌岩段钻进困难以及成孔位置和角度控制难等方面的难题。施工效率高,成桩质量有保证,综合施工成本低,形成了相应的施工新技术。

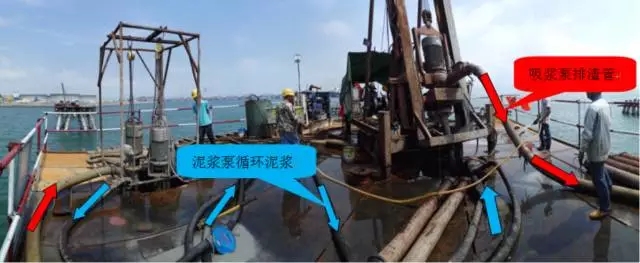

图1 多功能钻机泵吸反循环回转清土钻进
图2 多功能钻机泵吸反循环回转清土钻进示意图
图3 多功能钻机接潜孔锤硬岩钻进示意图
2基坑支护全护筒咬合桩钢筋笼定位施工工法
该工法针对基坑支护全护筒咬合桩钢筋笼定位施工技术进行了研究,在钢筋笼底部焊接混凝土抗浮板,浇灌的混凝土对板体产生持续增加的向下压力,有效消除了混凝土灌注过程中钢筋笼受到的混凝土浮力。施工操作简便,制作工艺简单,施工成本低,成桩效果好,保证了混凝土灌注桩施工质量,很好解决了钻孔桩在灌注过程中钢筋笼容易上浮的问题,形成了相应的施工新技术。

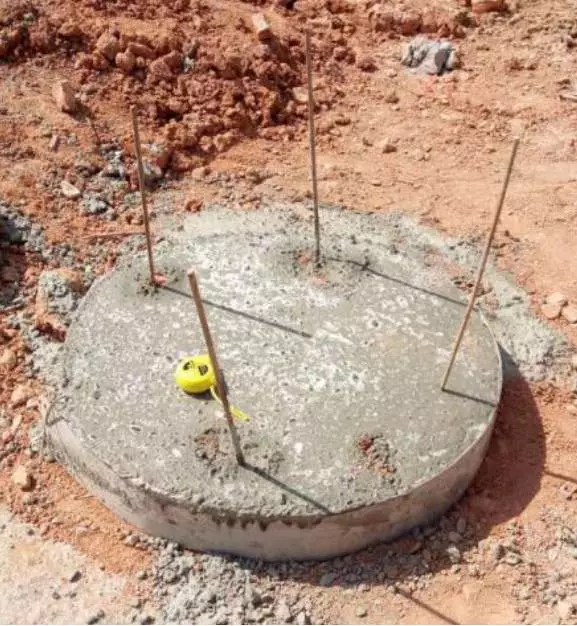

图4 混凝土圆柱体抗浮板图

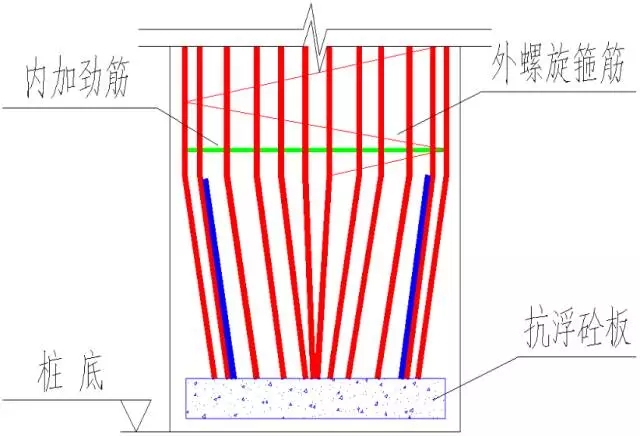

图5 钢筋笼抗浮板示意图
3旋挖灌注桩深长内外双护筒定位施工工法
该工法针对旋挖灌注桩深长内外双护筒定位施工技术进行了研究,通过外护筒设置定位螺栓,结合液压振动锤沉入深长内护筒,达到了垂直度控制的目的,定位准确,施工便捷快速,操作难度小,很好的解决了灌注桩在复杂地层施工过程中容易偏孔桩身垂直度难以控制的问题,形成了相应的施工新技术。

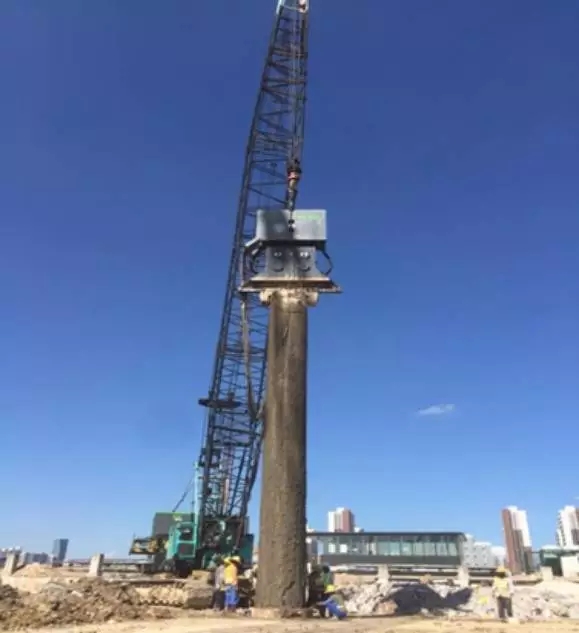

图6 液压震动锤夹持内护筒沉入
图7 双护筒下放完成

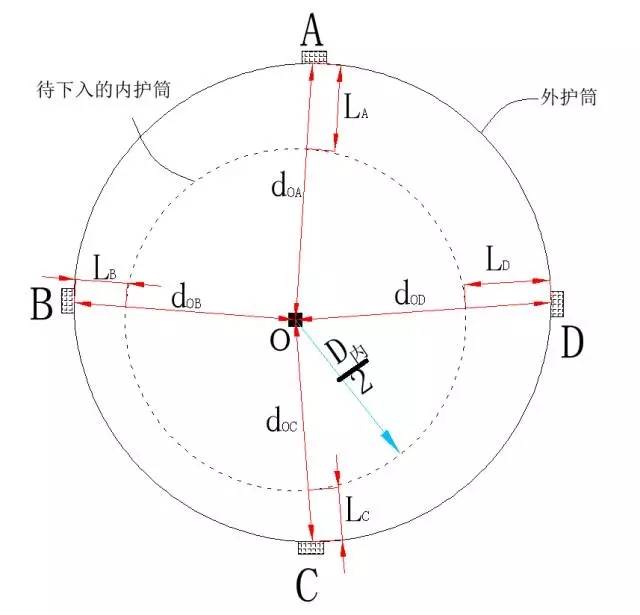

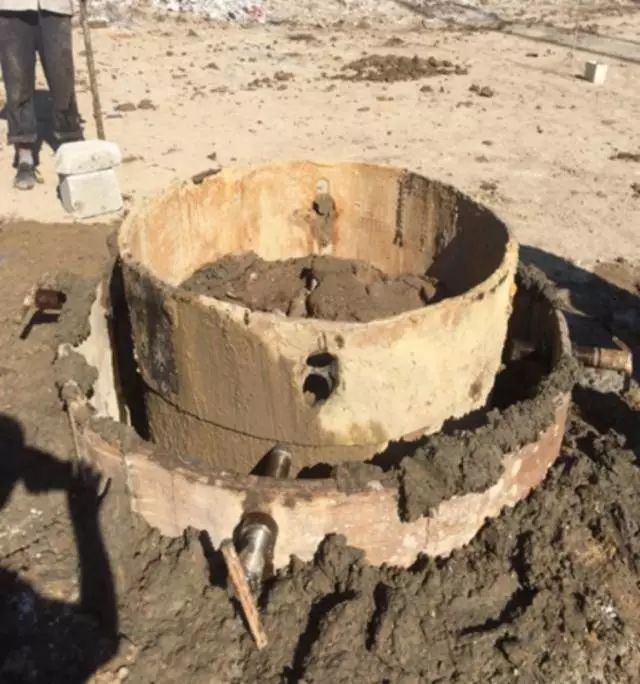

图8 测算定位内外护筒内壁相对位置
4预应力管桩桩网复合结构软土地基加固施工工法
该工法针对预应力管桩桩网复合结构软土地基加固施工技术进行了研究,采用小直径预应力管桩、桩帽、格栅网和碾压垫层所组成的“桩网复合结构”,加固效果显著,后期质量稳定,达到了软土地基快速加固处理的目的,并减少了施工成本,形成了相应的施工新技术。

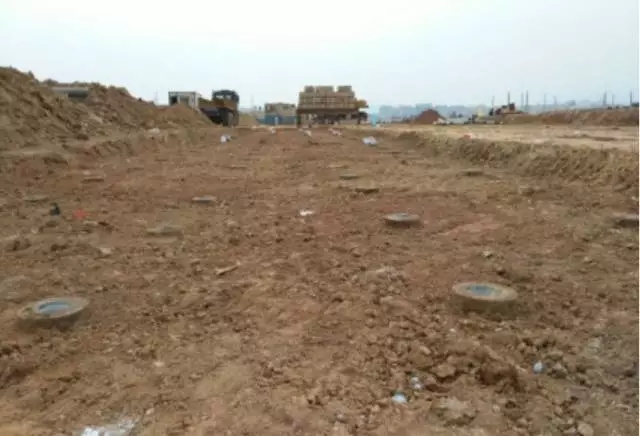

图9 桩顶截桩

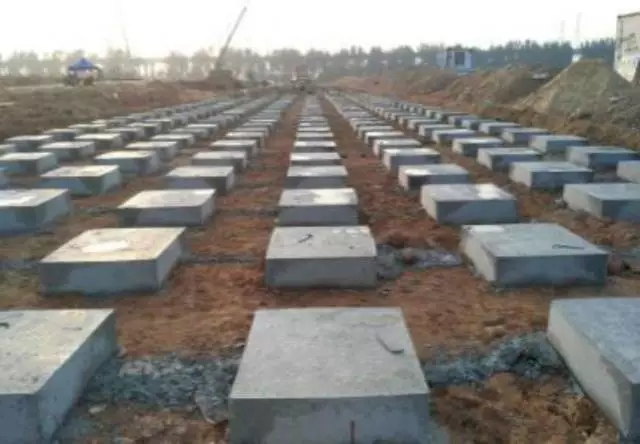

图10 桩帽施工

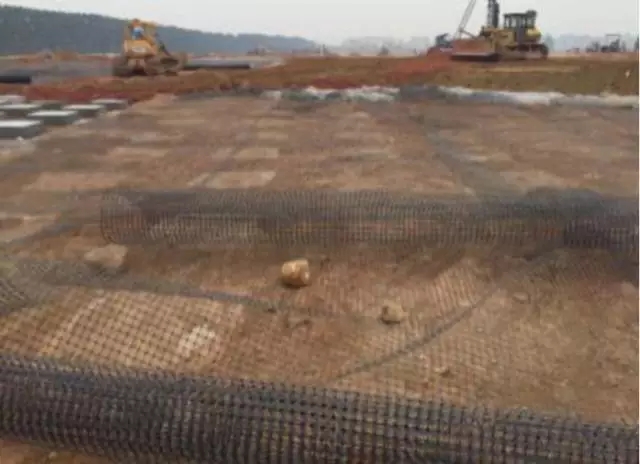

图11 铺设土工格栅

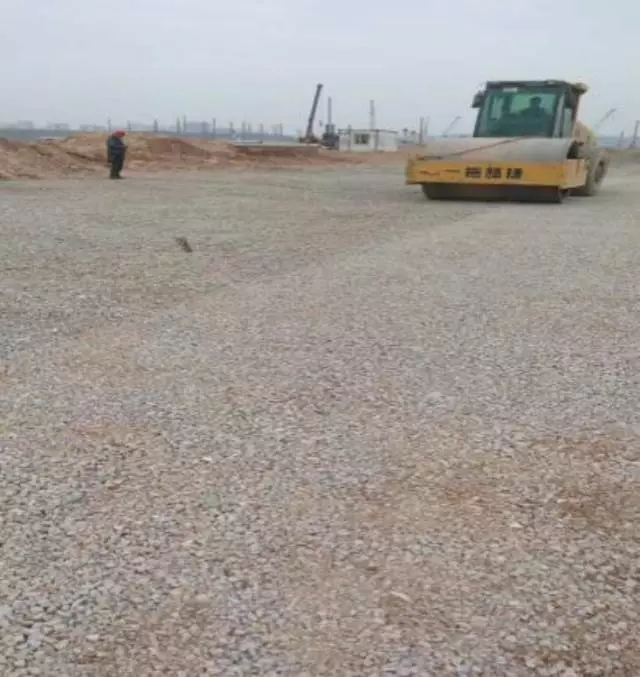

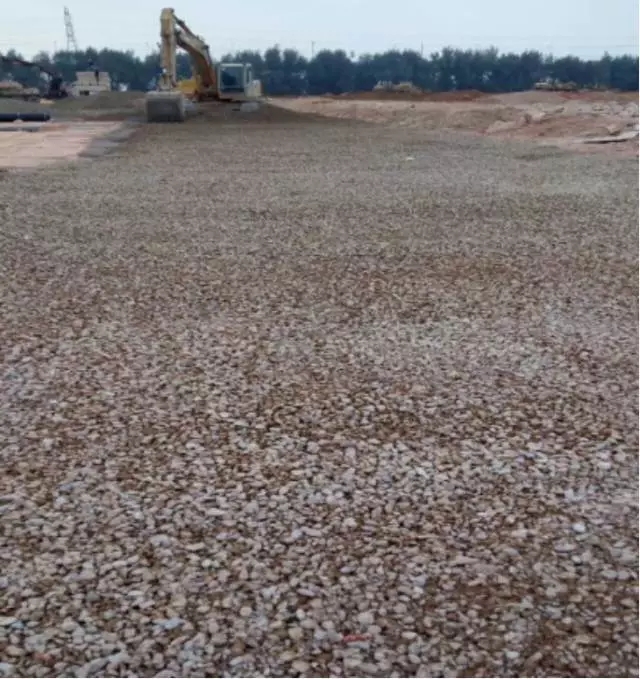

图12 碎石分层碾压

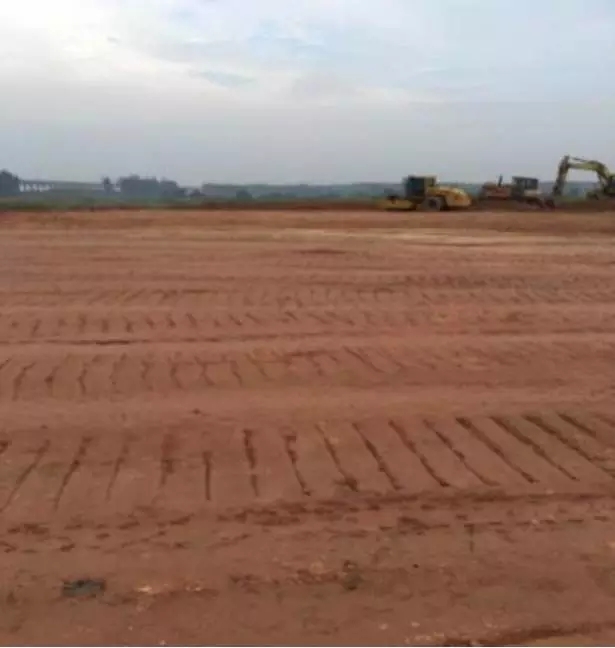

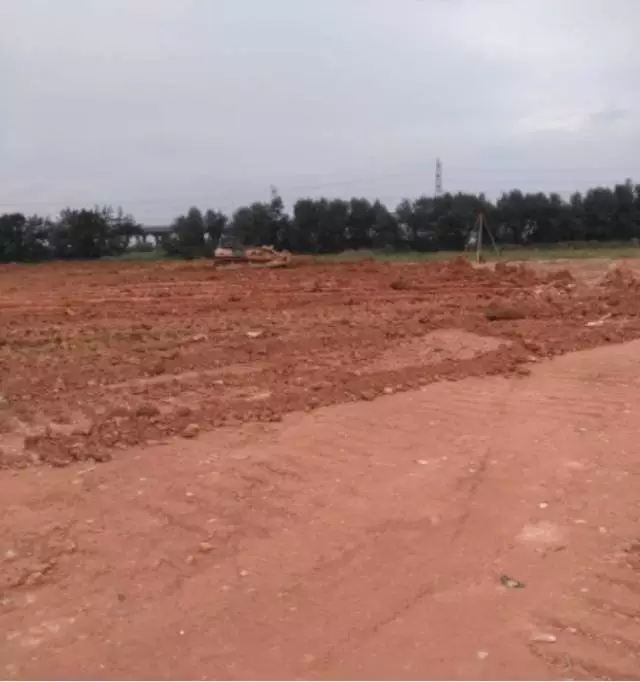

图13 回填土分层碾压
